污水源熱泵系統是以污水作為低溫熱源，利用熱泵技術回收或提取污水中的低溫熱能為建筑物供熱供冷，其中污水包括市政管網中未處理的原生污水、污水處理廠已處理污水等。

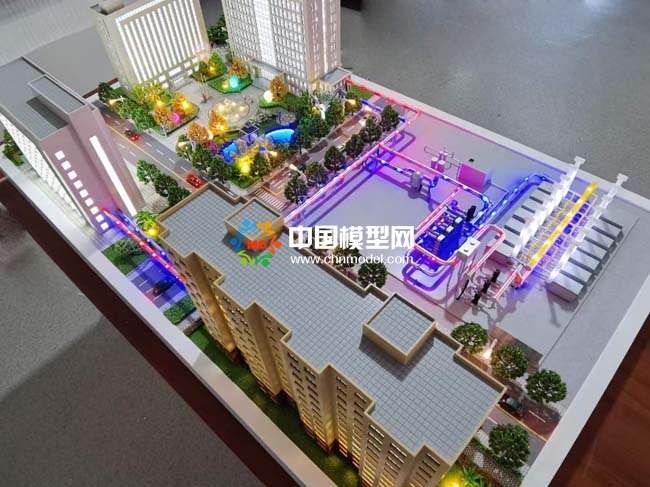

污水源熱泵系統沙盤模型
為應對污水或地表水水質條件，目前的系統多采用間接式熱泵系統。污水先將熱量傳遞給清潔水(起中介導熱作用，又稱中介水)，中介水再進入熱泵機組進行冷熱量轉換。污水熱泵供熱制冷系 統宏觀上由三個子循環系統構成，即污水循環、中介循環和末端循環，熱泵機組的內部還有一個熱泵工質(例如氟利昂)循環，即熱泵機組的工作過程，宏觀上不顯現。系統的主要設備包括污水 泵、疏導式換熱器、中介泵、熱泵機組、末端泵。

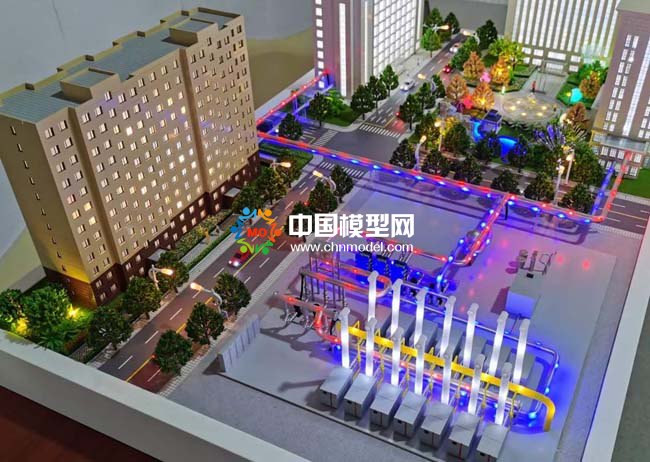

污水源熱泵系統沙盤模型
首先，11℃左右的污水經過污水泵提升，在無堵塞高效換熱技術條件下進入污水換熱器進行換熱，將一定溫差范圍內(5℃左右)的溫差熱量傳遞給清潔水，再以6℃左右排放至下游水源處，實現污水循環。
然后，9℃左右的清潔水經中介泵輸送，在配置合理有效狀態下進入熱泵機組進行釋熱，將從污水那里獲取的熱量傳遞給熱泵機組，再以4℃左右再次進入污水換熱器進行吸熱，形成封閉循環，即中介循環。

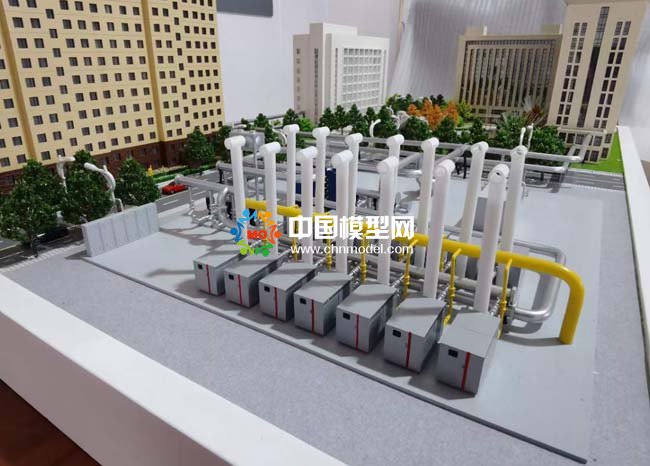

污水源熱泵系統沙盤模型
最后，45℃左右的末端系統水經末端泵輸送，同樣在配置合理有效狀態下進入熱泵機組進行換熱，將熱泵機組從低溫那里轉化來的高溫熱量吸收，再以50℃左右進入末端散熱設備將熱量釋放給建筑空間，實現末端循環。
其中的技術關鍵是污水或地表水的高效換熱循環，以及各子循環的有效匹配，實現系統的低能耗運行，達到真真節能環保的目的。
